弧齒錐齒輪減速機結構形式說明
弧齒錐齒輪減速機輸出軸垂直于輸入軸，由兩級斜齒輪和一級弧齒錐齒輪構成，與k系列減速機相同。
1. GK型：底腳安裝，輸出軸為實心軸
2. GKF型：B5法蘭安裝，輸出軸為實心軸
3. GKA型：軸裝式，輸出軸為空心軸
4. GKAF型：B5法蘭安裝，輸出軸為空心軸
5. GKAB/GKHB型：用GK型箱體，輸出軸為空心軸
6. GKAZ型：B14法蘭空心軸安裝
7. GKH型：空心軸鎖緊盤安裝的
8. GKHF型：B5法蘭空心軸鎖緊盤安裝
9. GKHZ型：B14法蘭空心軸鎖緊盤安裝
10. GKAT/GKHT型：即在GKA/GKH型上增加防轉臂等附件后的派生型
11. GK..SZ..AD..型：輸入軸型減速機
12. GK..R型：弧齒錐齒輪減速機和r系列斜齒輪減速機的組合
以上機型對應的外形結構詳見：K系列減速機的外形尺寸

螺旋錐齒輪減速機型號表示方法
G KFA67 - Y0.37 - 8P - 102.62 - M4 - B - 180°- ②
1. G為公司代號
2. KFA67表示機型和規格號（參數詳見國茂G系列斜齒輪減速電機電子樣本）
3. Y0.37為電機代號和功率
4. 8P為電機級數，一般還有2P、4P、6P
5. 傳動比為102.62
6. 安裝形式為M4（參見下圖螺旋弧齒錐齒輪減速機安裝形式圖例）
7. 輸出軸或輸出法蘭的方向?yàn)锽向（參見下圖安裝形式圖例）
8. 電機接線盒方向（角度）為180°，參見下圖電機接線盒位置表示方法
9. K系列減速機接線盒入線口位置為②，參見下圖電機接線盒入線口表示方法
注：1.需帶聯接法蘭時請注明
2.輸入軸型沒有電機各項內容
3.不注明接線盒方向時，則弧齒錐齒輪減速機默認為安裝形式中的0度位置。不注明入線口位置時，則默認為X位置。
4.對弧齒錐齒輪減速機輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶，請與國茂減速機集團技術部聯系（技術支持：0519-88898883）并在訂貨時用簡圖或文字說明（銷售電話：0519-86588813）

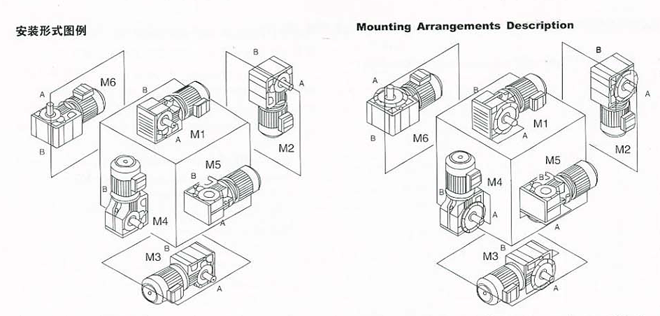

弧齒錐齒輪減速機安裝形式圖例（相關鏈接:斜齒輪減速機的安裝和使用）

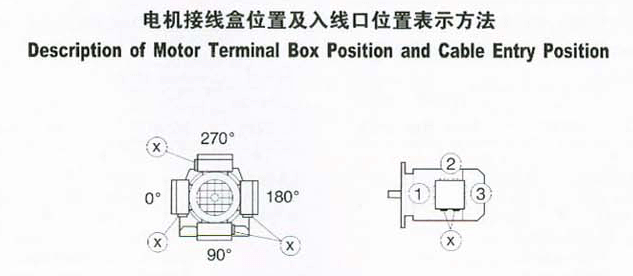

弧齒錐齒輪減速機的電機接線盒和入線口表示方法
